Accueil » Les axes thématiques » MPC Matériaux à porosité contrôlée » MPC Matériaux à porosité contrôlée thème 2 » MPC Matériaux à porosité contrôlée thème 2 sous theme 2

Détermination structurale par DRX sur poudre et RMN : cas des nouveaux MOFs ZIF-8_Cl et ZIF-8_Br

Détermination structurale par DRX sur poudre et RMN : cas des nouveaux MOFs ZIF-8_Cl et ZIF-8_Br

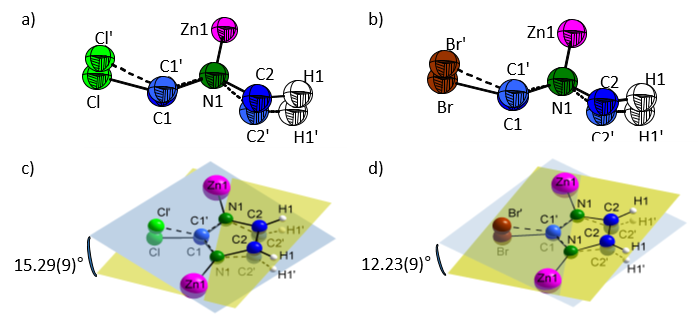

Unités asymétriques de (a) ZIF-8_Cl et (b) ZIF-8_Br. Angles dièdres, résultant du désordre, entre les ligands imidazolates de (c) ZIF-8_Cl and (d) ZIF-8_Br

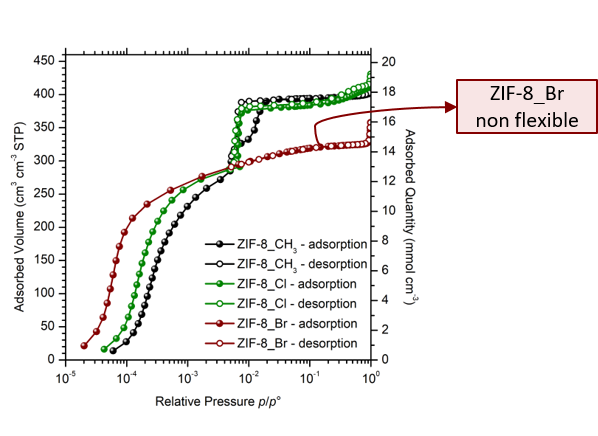

Isothermes d’adsorption-désorption de N2 à 77 K des dérivés de ZIF-8. Les sphères et symboles vides correspondent aux branches d’adsorption et de désorption, respectivement.

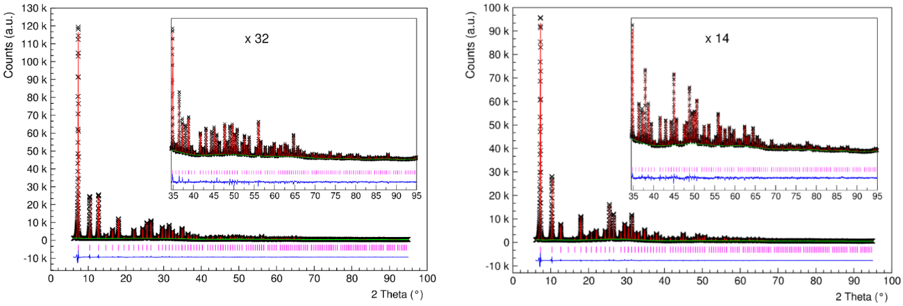

Structures affinées par la méthode Rietveld de (a) ZIF-8_Cl et (b) ZIF-8_Br (λ = 1,5406 Å, ).

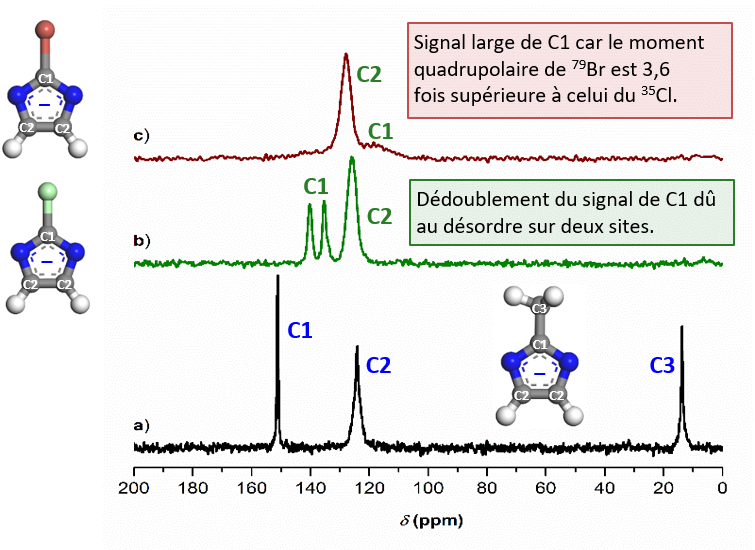

Spectre RMN 13C MAS découplé 1H de (a) ZIF-8_CH3, (b) ZIF-8_Cl, and (c) ZIF-8_Br.

Les résultats montrent que ZIF-8_Cl adopte une structure flexible comme ZIF-8_CH3, où un « swing » (basculement) du ligand rend possible l‘adsorption de 12−14 molécules de N2 supplémentaires par maille élémentaire. En revanche, ZIF-8_Br possède une charpente nettement plus rigide.

Publications

G. Chaplais, G. Fraux, J.-L. Paillaud, C. Marichal, H. Nouali, A. H. Fuchs, F.-X. Coudert , J. Patarin, J.Phys. Chem. C 2018, 122, 26945-26955. DOI : 10.1021/acs.jpcc.8b08706   hal.archives-ouvertes.fr/hal-02104808v1
