Microscopie numérique

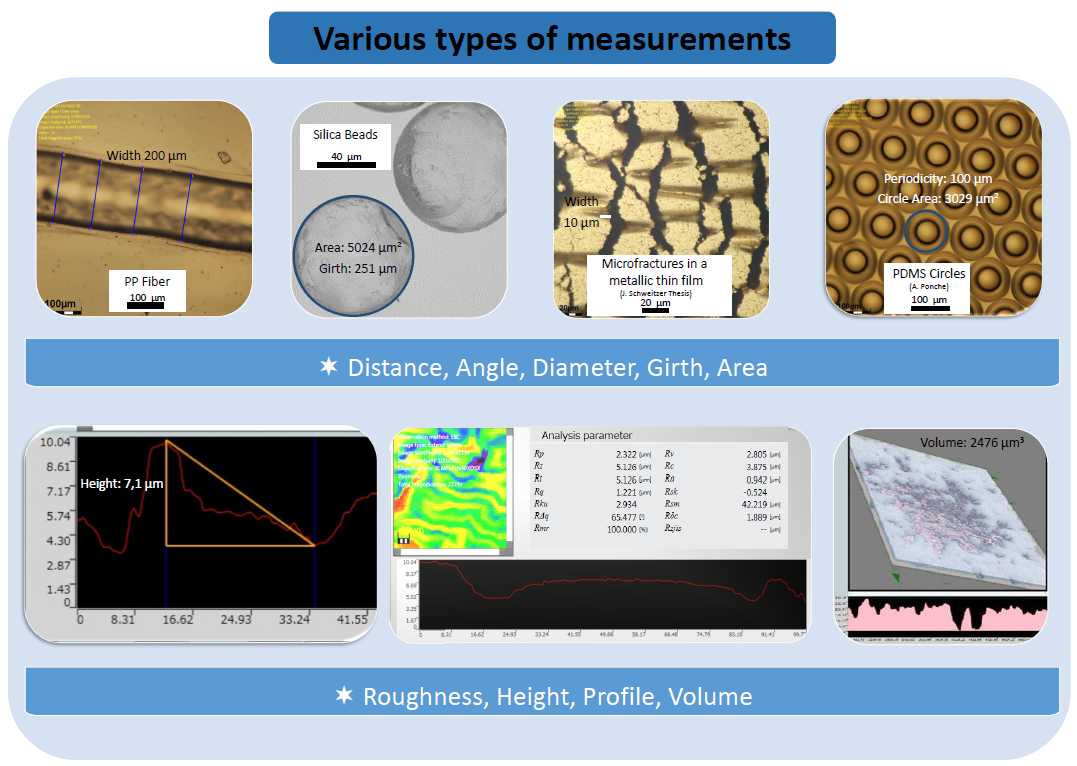

Le microscope numérique permet l’imagerie et la mesure à l’échelle micrométrique en 2D ou 3D (longueur, angle, surface, profondeur, rugosité…).

Description







Domaines d’activités :
Le microscope numérique permet l’imagerie et la mesure à l’échelle micrométrique en 2D ou 3D (longueur, angle, surface, profondeur, rugosité…) de tous types d’échantillons.







Principaux équipements (forces de l’Institut) :

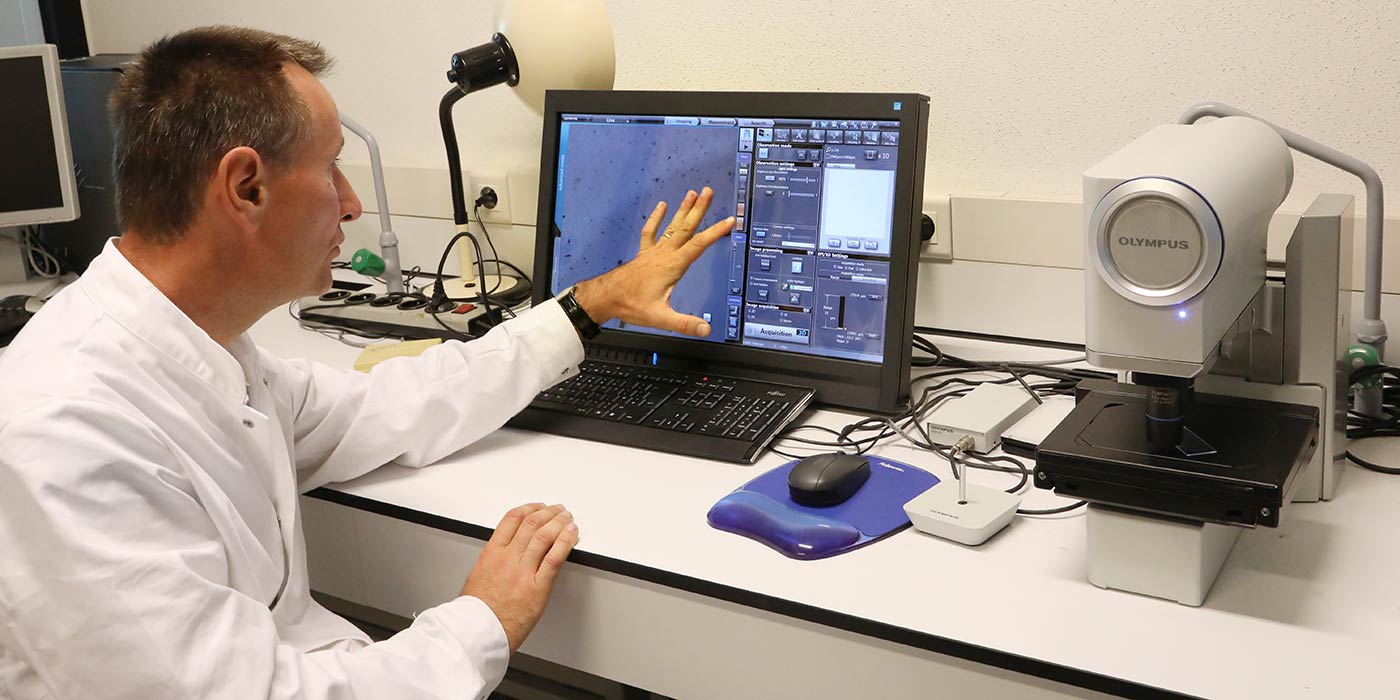

La plateforme dispose d’un microscope OLYMPUS modèle DSX500







Descriptif technique







Le microscope numérique Olympus peut aller jusqu’à un grossissement de 50 µm X 50 µm. Il dispose des modes d’observation fond clair, fond noir, contraste interférentiel, et lumière polarisée.



Il possède 3 objectifs :



  • XLMPLFLN10xDSX ; NA=0,3 ; résolution en z au zoom X1 de 12,08 µm
  • XLMPLFLN40xDSX ; NA=0,8 ; résolution en z au zoom X1 de 0,75 µm
  • MPLFLN50XBDP ; NA=0,8 ; résolution en z au zoom X1 de 0,48 µm



IIl est muni d’une platine motorisée en x et y, et peut travailler en lumière par transmission ou réflexion.
