Informations clés
-
Préparation des échantillons
-
Tous types de matériaux : métaux, polymères, molécules adsorbées…
-
Formats : pièces, films, fibres, poudres
-
- Contraintes :
- Taille maximale : 1,5 × 1,2 cm
- Épaisseur < 6 mm
-
Scanner piézoélectrique : 5161EVLR
-
Gamme de balayage : 140 × 140 × 3 µm (X/Y/Z)
-
Détecteur : Photodiodes à 4 quadrants
-
Résolution : Résolution atomique, résolution en Z de l’ordre de la fraction de nanomètre
-
Accessibilité : Libre service pour les permanents et doctorants après formation par le responsable technique
-
Localisation : 3bis rue Alfred Werner

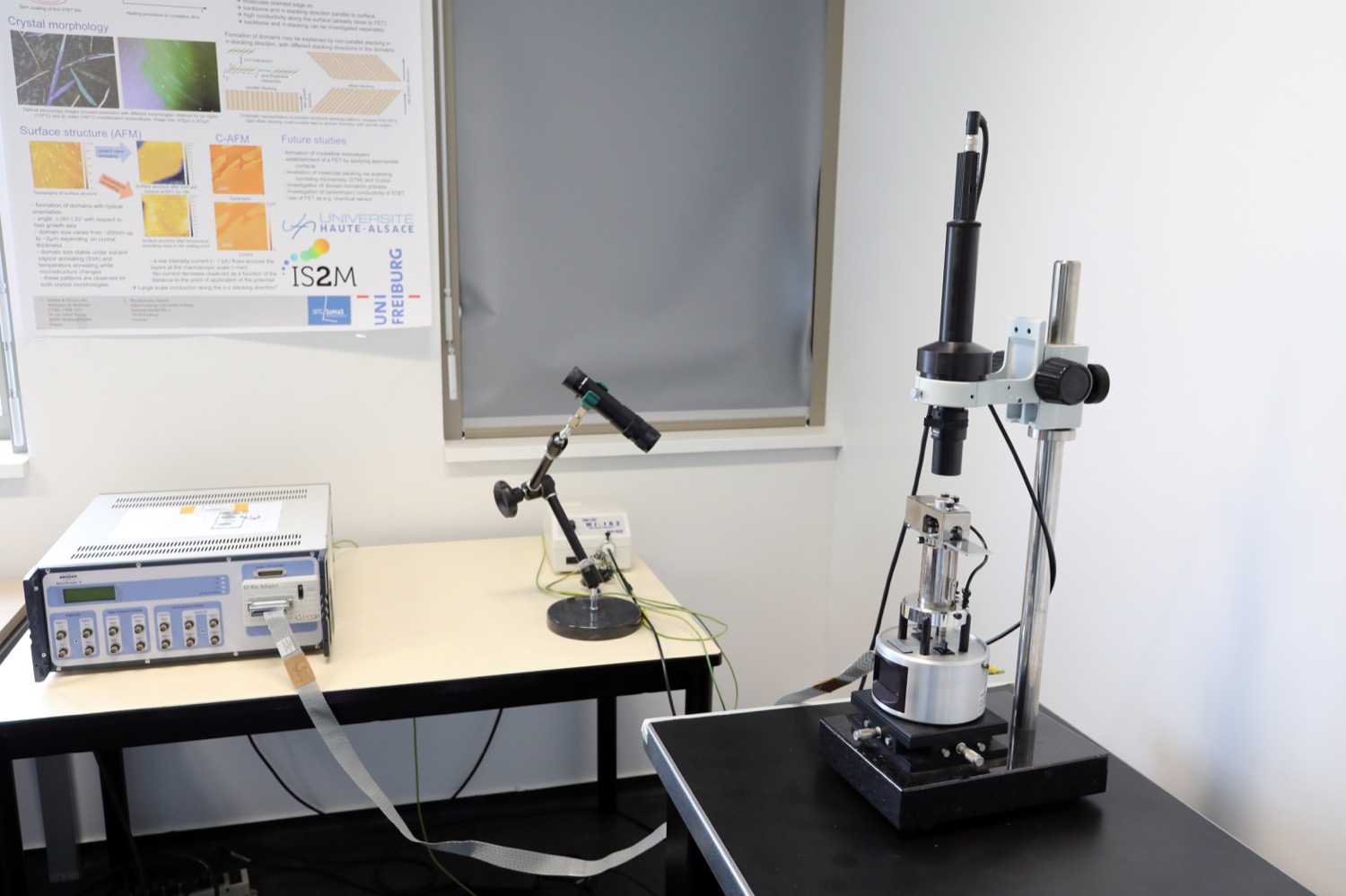

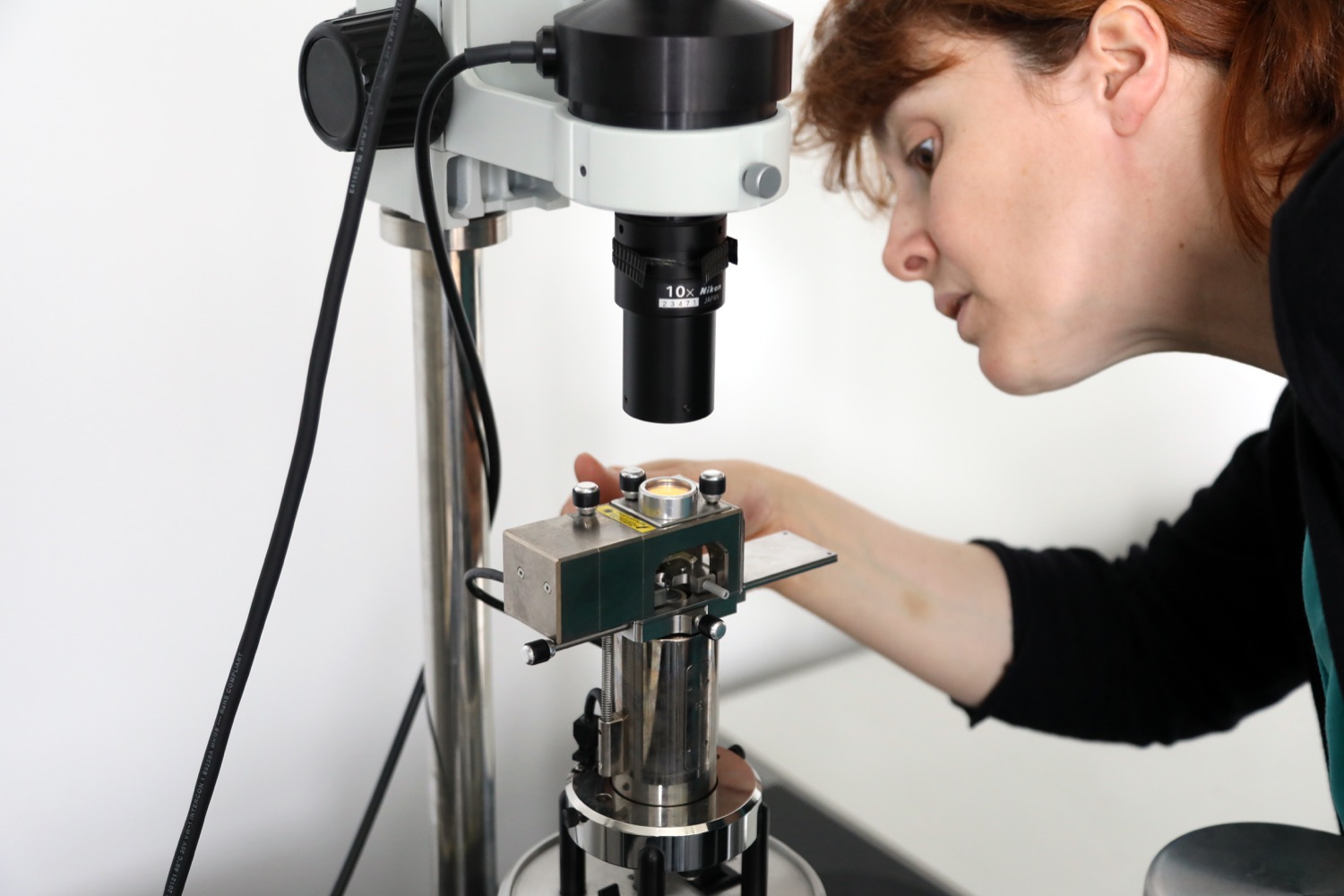

Microscope à force atomique – NanoScope V
Ce microscope à force atomique (AFM) permet une analyse de surface à très haute résolution, aussi bien en milieu ambiant qu’en environnement liquide ou contrôlé. Il est adapté à une grande variété de matériaux et propose plusieurs modes d’imagerie, allant de la simple topographie à la caractérisation de forces électrostatiques ou magnétiques.
Pour quelles utilisations ?
Ce microscope est utilisé pour :
- L’imagerie topographique à l’échelle nanométrique
- L’analyse des interactions mécaniques de surface (adhésion, friction)
- L’étude des propriétés électriques et magnétiques locales
Fields of application :
-
Science des matériaux
-
Chimie des surfaces
-
Biologie et biointerfaces
-
Nanotechnologies
-
Caractérisation de polymères, films minces, fibres, poudres, etc.
Types de mesures disponibles
Modes Opératoires :
- Mode contact :
- Topographie
- Friction
- Adhésion
- Modulation de force
- Modes résonants :
- Tapping mode
- Contraste de phase
- KPFM (Kelvin Probe Force Microscopy)
- EFM (Electrostatic Force Microscopy)
- MFM (Magnetic Force Microscopy)
-
Mode PeakForce QNM :
-
Cartographie quantitative des propriétés nanomécaniques (module d’Young, adhésion, déformation)
-
Milieux de travail
-
Air
-
Liquide
-
Atmosphère contrôlée
